В данной статье мы расскажем о методах проверки и ремонте основного узла посудомоечной машины - циркуляционного насоса. На примере машинки sms50e02. Для циркуляции воды в посудомоечной машине используется насос(помпа) Можно сказать, что его работа отвечает за основную часть мойки. Хотя данные неисправности встречаются не так часто, все же имеют место быть.Для ремонта нам понадобится ремкомплект под номером 183638, в него входит: сальник, уплотнительное кольцо и крыльчатка помпы.
Итак, что мы имеем: посудомоечная машина включается, набирает воду и.. ничего не происходит. Машинка просто тихо стоит . Не выдает никаких ошибок, для ее "логики", процесс мойки запущен и выполняется. Возможен еще один довольно распространенный вариант, при включении посудомоечной машины слышен гул сливного насоса, который работает постоянно. Не зависимо от положения двери (закрыта/открыта). Данное поведение сигнализирует о наличии воды в поддоне посудомоечной машины. Здесь основным моментом является место протечки воды. Если вода попала через сальник насоса -это тоже "наш случай" Здесь описаны только два первичных признака которые могут сигнализировать о проблемах в работе насоса посудомоечной машины. Возможны и другие варианты. Но для того чтобы выяснить причину поломки, естественно нужно разобрать посудомоечную машину и визуально осмотреть.

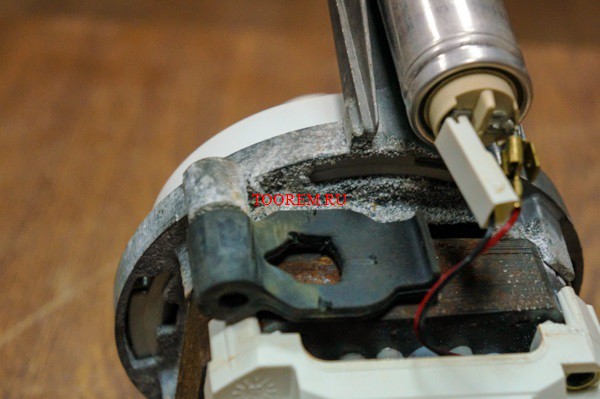

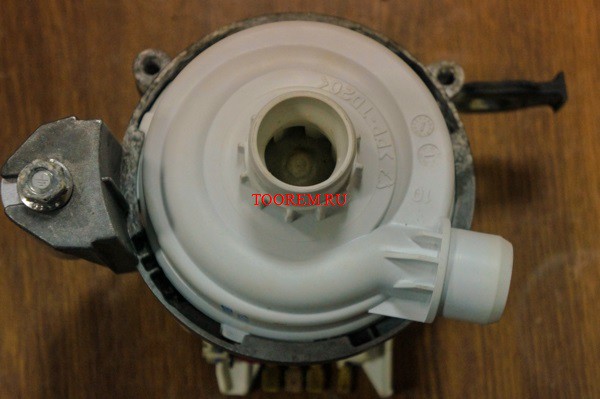

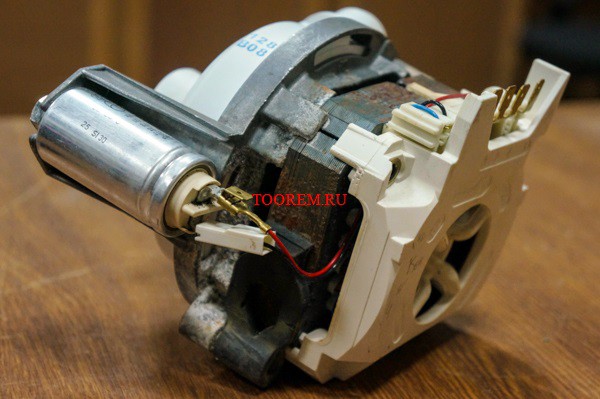

В нашем примере при осмотре насоса отчетливо видно, что течь прошла на стыке между самим двигателем и "улиткой" так как вода в посудомойке с содержанием соли, сплав из которого сделан корпус двигателя заметно окисляется и видны своеобразные отложения. При запуске машинки, после набора воды подается питание на двигатель (проверяем тестером) Если питание приходит, а мотор стоит на месте, легко гудит и сильно греется - все это верный признак того, что он заклинил. Отсоединяем провода с колодки двигателя, снимаем хомут с "улитки" (между помпой и ТЭНом) И извлекаем насос.
Поскольку двигатель посудомоечной машины bosch асинхронный, щетки на нем отсутствуют, статор имеет две обмотки проверить которые довольно просто. Это необходимо сделать в первую очередь. Вода попав в обмотку статора может повредить ее. Также если двигатель довольно долго находился в приклинившем состоянии, возможно подплавление или перегорание обмотки.
Откручиваем саму помпу от двигателя. Верхнюю часть необходимо провернуть по часовой стрелке, предварительно нажать на фиксатор(первое фото внизу). Далее скручиваем саму крыльчатку с шкива двигателя, под ней мы видим тот самый сальник и графитовую втулку. затем отсоединяем нижнюю часть "улитки" от двигателя. Помпа разобрана.
Чтобы разобрать двигатель, необходимо открутить четыре шпильки. В нашем случае сделать это оказалось не так просто, так как они довольно сильно заржавели и окислились как раз в местах крепления к корпусу мотора. Некоторые из них сломались. Для сборки двигателя придется подобрать аналогичные по резьбе и длине болты.
Как видим ротор довольно неплохо покрылся ржавчиной из за попадания воды внутрь двигателя. Поскольку зазор между ротором и статором минимален, заклинивания в такой ситуации практически не избежать.
Далее необходимо очистить от ржавчины данные детали. И собрать в обратном порядке. Если здесь все ясно, то в самой помпе придется выполнить замену сальника и крыльчатки.
Сальник посудомоечной машины bosch выполнен из графита, это позволяет ему довольно не плохо переносить высокую температуру и воздействие агрессивных веществ, таких как соль и моющие средства. Если осмотреть сальник на первый взгляд он вполне нормальный. Но на самом деле его резиновое основание теряет упругость и не может достаточно сильно прижиматься к лопасти помпы. Но это не главное, основная причина протечки через сальник кроется в том, что на внутренней стороне крыльчатки изношено специальное керамическое покрытие (на новой детали оно розоватого цвета) Для восстановления герметичности насоса заменяем указанные детали на новые и собираем помпу в обратном порядке.
После сборки и установки насоса, делаем пробный пуск. Убеждаемся в том, что течь пропала, собираем машинку и наслаждаемся выполненным ремонтом посудомоечной машины бош и чистой посудой....
