Если посудомоечная машина Bosch заканчивает цикл мойки с ошибкой Е09. Посуда при этом плохо вымыта. И остается совершенно не высушена. А моющее средство "таблетка" растеклась по двери.  Все эти признаки говорят о том, что цикл мойки выполняется холодной водой. Для принятия верного решения. Стоит внимательно ознакомиться с проблемой и причинами вызвавшими неисправность.

Ошибка е09 появляется на дисплее посудомоечной машины Bosch, вместо времени мойки. Дублируется звуковым сигналом о завершении процесса мойки. Данный сигнал появляется ближе к середине или концу цикла. В зависимости от выбранного режима. В начале работы, посудомоечная машина запускается и начинает мыть посуду без видимых отклонений.

Если у вашей посудомоечной машины Bosch индикатор времени отсутствует. То на панели высвечиваются контрольные светодиоды. Как только загорается "краник" и одновременно "end". Наличие этих таких признаков может указывать на то, что ваша посудомоечная машина Bosch сигнализирует об ошибке е09.

Что обозначает данная ошибка E09?

Согласно инструкции производителя: E:09 = Heating circuit fault.  Что буквально переводиться как: Неисправность цепи нагрева. Цепь нагрева подразумевает в данном случае. 1 Электронный модуль. 2 Проводка. 3 Нагревательный элемент. Из этого следует, что данная ошибка может выводиться только в трех случаях.

1. Неисправен ТЭН.

2. Неисправен электронный модуль.

3. Неисправна проводка от модуля к нагревателю.

Термодатчики при неисправности имеют собственные коды ошибки. Также при низком уровнем воды и обрыве ТЭН цеолитной сушки нагрев происходить не будет. Но такие неисправности сопровождаются собственными кодами.

Исходя из этого, можно подтвердить то, что ошибка Е09 чаще всего появляется в случае обрыва и неисправности ТЭН.

По каким причинам выходят из строя нагреватели

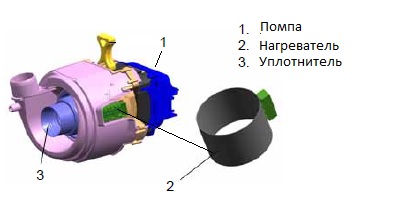

Чтобы внести ясность стоит понимать как устроен нагреватель посудомоечной машины Bosch. В первую очередь он проточный. Это означает что через него постоянно проходит вода. Это делает нагрев более эффективным. Нагреватели посудомоечных машин Bosch интегрированы в насос циркуляции. И эта деталь поставляется производителем только всборе.

Причин отказа нагревательного элемента и появления ошибки Е09 может быть несколько. В каждом случае может быть своя. Первый признак - посудомойка просто не греет воду. Качество мойки соответственно сводится минимуму.

1. Жесткая вода- как только на нагревательном элементе образуется накипь. Он перестает эффективно отдавать тепло и попросту говоря перегревается и перегорает. Накипь образуется в следствии теплового обмена. Твердые отложения оседают на элементах нагревателя. Образование накипи вызвано "жесткой водой". Для ее умягчения, в посудомоечных машинах необходимо использовать специальную соль. Для профилактики исключения появления ошибки е09 из-за накипи. Производится регулировка уровня жесткости воды (См. Инструкцию). Делается это для достижения оптимального режима умягчения воды. При использовании средства 3в1(моющее, ополаскиватель, соль) нет никаких гарантий, что накипь не будет образовываться. Все зависит от качества воды в водопроводе. Для выполнения профилактики необходимо использовать специальные средства от накипи. Они засыпаются в дозатор посудомоечной машины и выполняется запуск пустой посудомойки на режиме мойки 60 градусов.
2. Попадание воды в корпус на токопроводящую часть нагревательного элемента может безвозвратно повредить его. Не редки случаи попадания воды из-за нарушения уплотнений посудомоечной машины. Срабатывание УЗО В процессе мойки посуды. Характерный признак замыкания или утечки тока. Поскольку вода является проводником. И при образовании течи замыкает токоведущие элементы.
3. Неисправность электронного модуля В данном случае электронный блок перестает подавать питание на нагревательный элемент и нагрев не происходит. Данная неисправность может быть вызвана такими причинами как: Перенапряжение и перебои в сети питания. Замыкания или обрыв проводки. Тараканы или грызуны в посудомоечной машине.

Если появились ошибки е09, и е15- обычно сначала появляется ошибка е15. Посудомоечная машина уходит в режим постоянного слива воды. Но через какое-то время подсыхает. И запускается как обычно. Во время работы может выдать ошибку е09, а затем отработать нормально. В таком случае не рекомендуется использовать посудомоечную машину до проверки мастером. (Большая вероятность того, что вы окончательно загубите свой нагреватель

Эти случаи часто вызваны разгерметизацией посудомоечной машины. Проще говоря во время мойки происходит подкапывание воды на внутренние элементы посудомойки. Они вызывают сбой в работе. При появлении такой неисправности. Крайне желательно как можно раньше обратиться к специалистам. И проверить посудомоечную машину на предмет подтекания.

Если вовремя устранить эту проблему. Вы сможете избежать более дорогостоящего ремонта связанного с заменой нагревателя или ремонтом электроники.
То же самое относится к случаям, когда сначала появилась ошибка Е09,а следом Е04.(Сбой электроники из-за попадания влаги)

Как исправить ошибку е09 в посудомоечной машине Bosch?

Что бы исправить ошибку е09. Необходимо произвести тщательную диагностику и выявление причин ее появления. Только после этого можно делать какие-либо выводы. Что можно сделать самостоятельно?

1. Выключить посудомоечную машину из розетки и запустить повторно через некоторое время.

2. Перезапустить программу мойки.

3. Почистить фильтр (Общераспространенная глупость. Все равно что протереть фары у автомобиля который не исправен и не заводиться)

4. Проверить нагревательный элемент

5. Проверить электронный модуль

6. Заменить нагревательный элемент

Поскольку самой распространенной причиной появления ошибки E09 в посудомоечных машинах Bosch является отказ нагревательного элемента. Для его проверки необходимо выполнить несколько простых шагов. Первым делом необходимо отключить прибор от сети.

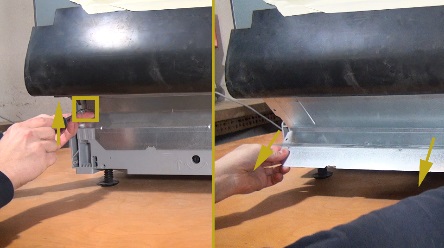

Необходимо отсоединить фасад от дверцы. Затем необходимо отсоединить защитный кожух основания посудомоечной машины. Он крепиться двумя винтами с каждой стороны.
Для лучшего обзора резиновый фартук можно приклеить к корпусу липкой лентой.

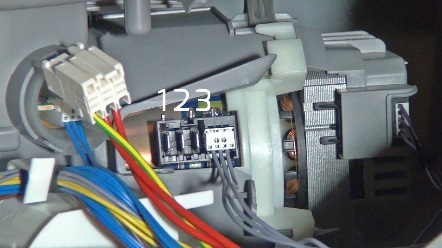

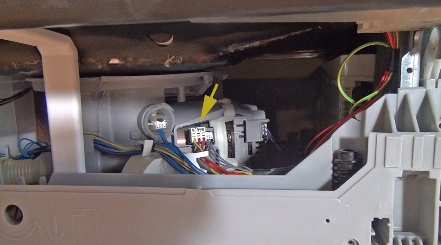

Внимание! Края панели часто очень острые и могут легко привести к порезам. Как только панель снята. Можно увидеть насос. В котором к нагревателю подсоединен разъем с двумя красными и одним зеленым проводами.

Для проверки используется мультиметр, измерения необходимо проводить на разъемах к которым подсоединены красные провода.(На фото контакты подписаны 2 и 3) Мультиметр должен быть настроен на проверку сопротивления с пределом до 200 Ом. Сопротивление исправного нагревателя равно около 20 Ом.
Сопротивление теплового насоса может немного отличаться в зависимости от мощности 19-22 ом. Бесконечное сопротивление всегда указывает на дефект.

Бесконечное сопротивление, в измерительных приборах обычно обозначается "0 или 0.0"  Бесконечное сопротивление показывает, что эти выводы не связаны между собой. Т.е. Цепь нагревателя разомкнута и он в обрыве. Силовой модуль не видит сопротивление и выводит на дисплей ошибку Е09

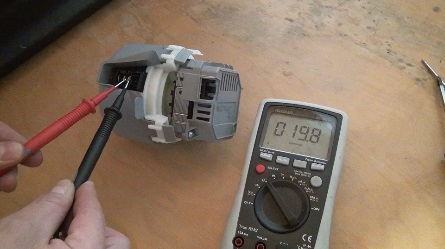

Для сравнения, тепловой насос с сопротивлением 20 Ом. Изображен на фото ниже.

Первым делом необходимо устранить причину. Будь то накипь, попадание воды и прочее. Без выявление и устранения причины. Ремонт может дать только кратковременный эффект. И дорогостоящая замена нагревателя окажется пустой тратой.

Для устранения течи производится герметизация, а при появлении накипи необходимо произвести очистку прибора, настройку и наполнение солью смягчителя воды. Если напряжение питание не стабильно. Желательно установить стабилизатор. Его установка предотвратит поломку в случае скачка напряжения.

Как правильно выбрать нагревательный элемент

Если в результате диагностики выяснилось, что ошибка е09 вызвана неисправным нагревательным элементом и он подлежит замене. Необходимо по модели подобрать требуемый ТЭН Делается это либо специалистами. Либо согласно каталогу запчастей производителя.

В некоторых случаях возможен ремонт нагревательного элемента. Следует учесть то, что не все и не всегда нагреватели поддаются ремонту. Надежность отремонтированного элемента высока. Но не всегда оправданна, так как сама помпа имеет определенный ресурс.
