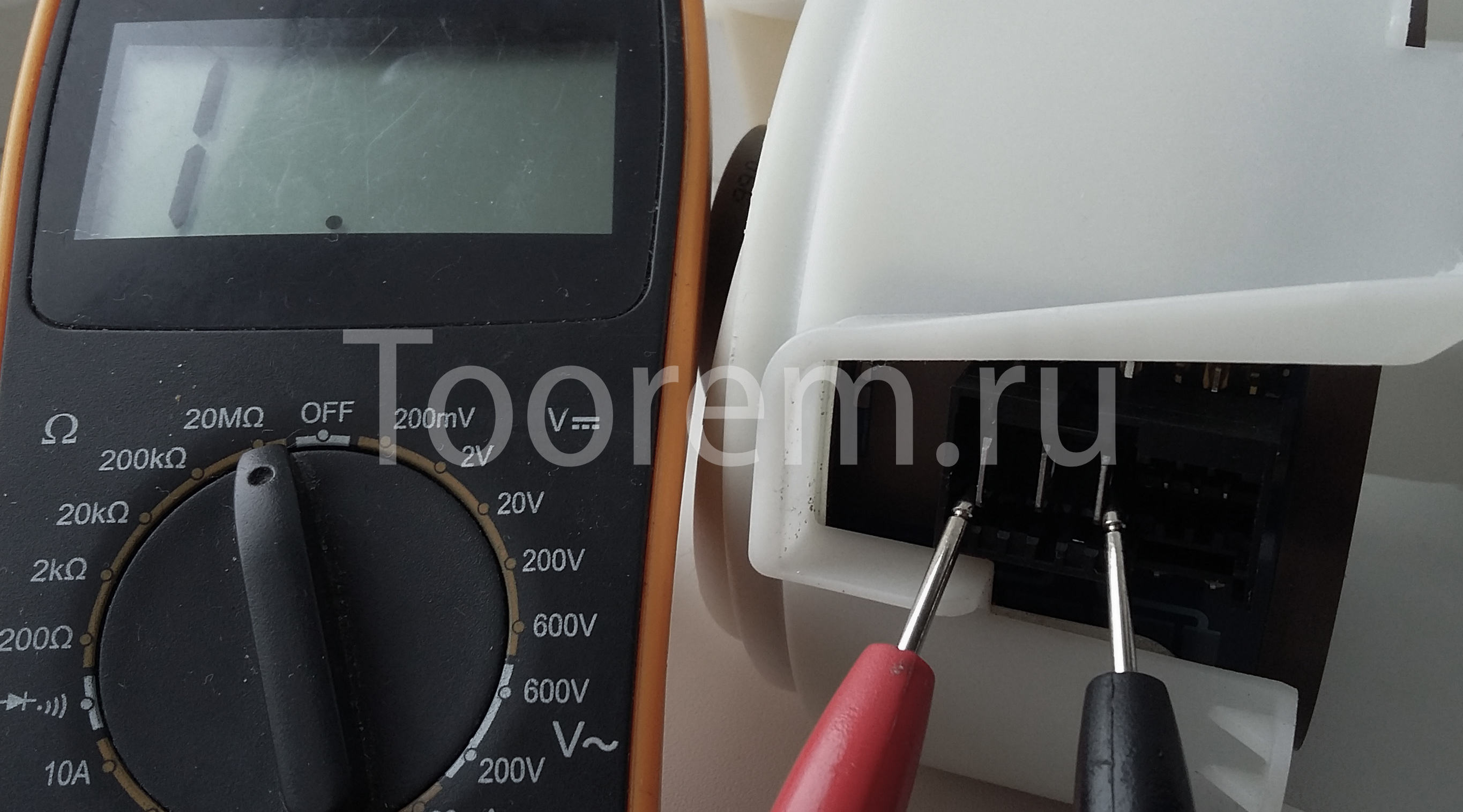

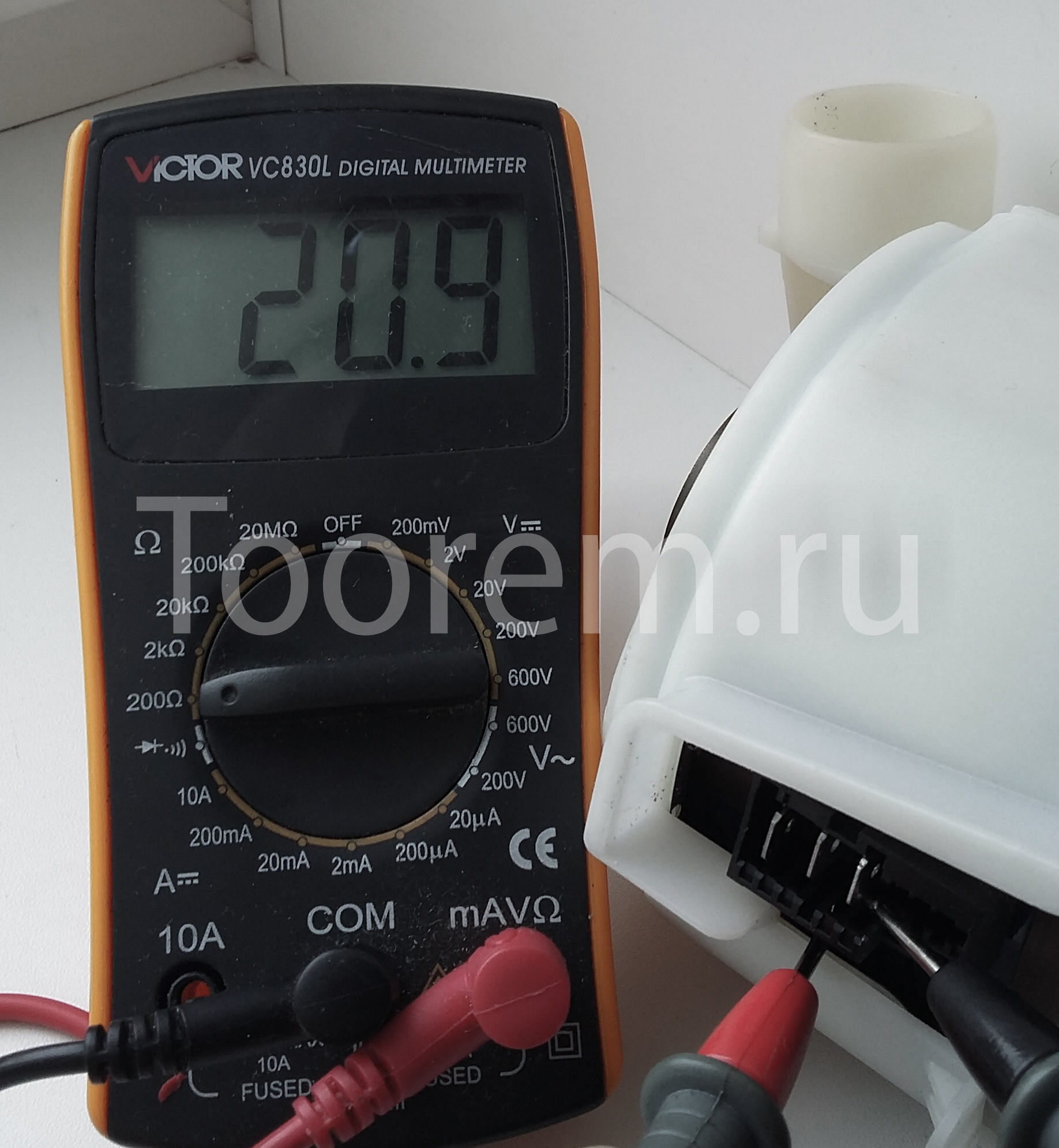

Для проверки работоспособности ТЭН циркуляционного насоса необходим мультиметр. Чтобы произвести простейшие измерения подойдет самый обычный, недорогой прибор. Устанавливаем предел измерений на Омы и прикладываем щупы на силовые контакты, как показано на рисунке. У исправного ТЭН сопротивление равно приблизительно 21-22 Ома. Проверка исправности тэн посудомоечной машины boschЕсли ТЭН неисправен, сопротивление равно бесконечности. В работе посудомоечной машины такая неисправность сопровождается индикацией е09.  Далее необходимо выполнить проверку сопротивления на так называемую утечку на корпус. Устанавливаем предел измерений мультиметра на мегаомы и прикладываем один щуп на силовой контакт ТЭН, а второй на контакт заземления или еще лучше непосредственно на корпус ТЭН. В исправном ТЭН измерения также должны быть равны бесконечности. Проверка ТЭН







Стоит отметить, что измерения следует проводить на полностью сухом насосе. Если внешняя часть ТЭН влажная, это может стать причиной срабатывания УЗО во время работы посудомоечной машины. Соответственно и сопротивление не будет равно бесконечности.

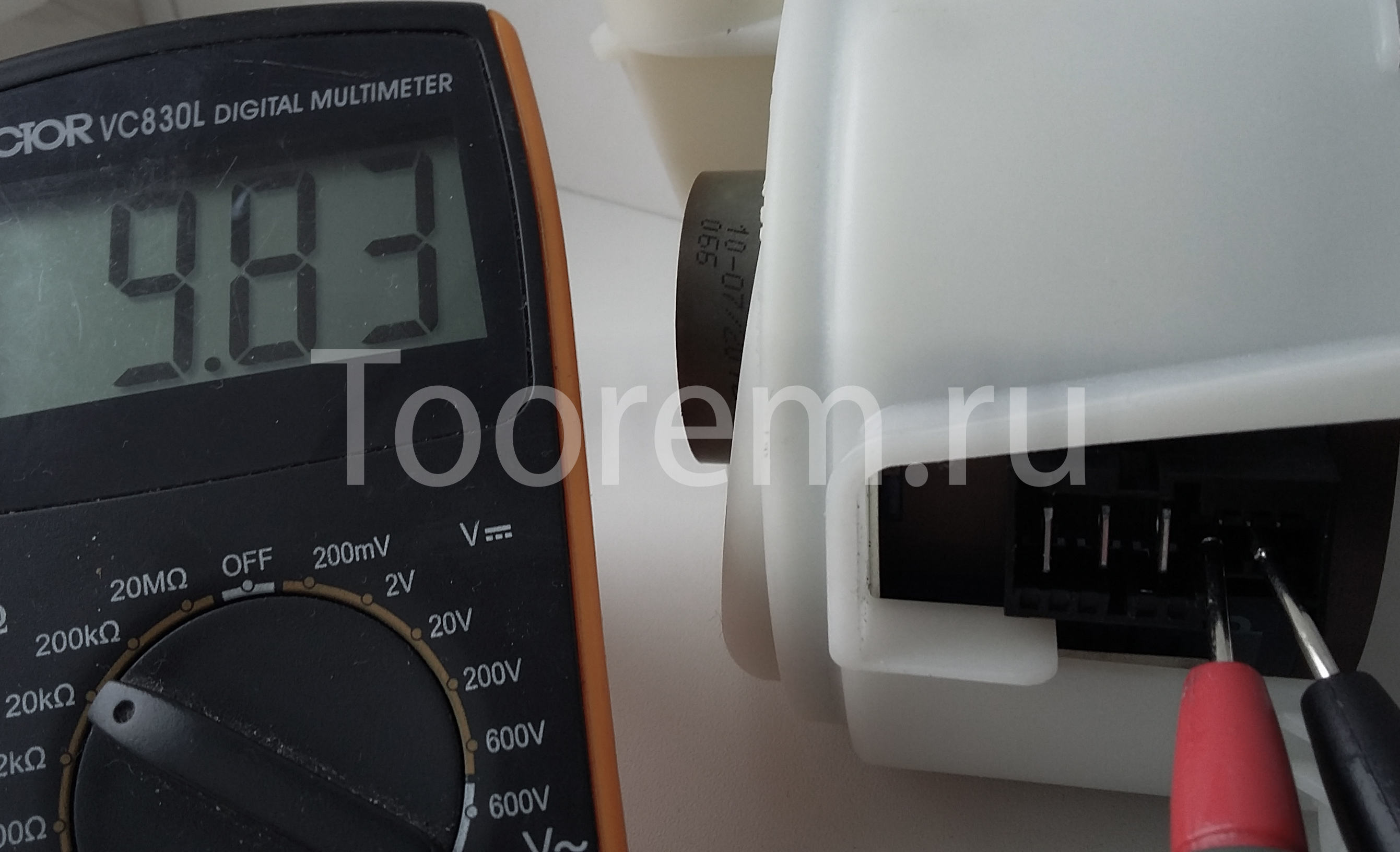

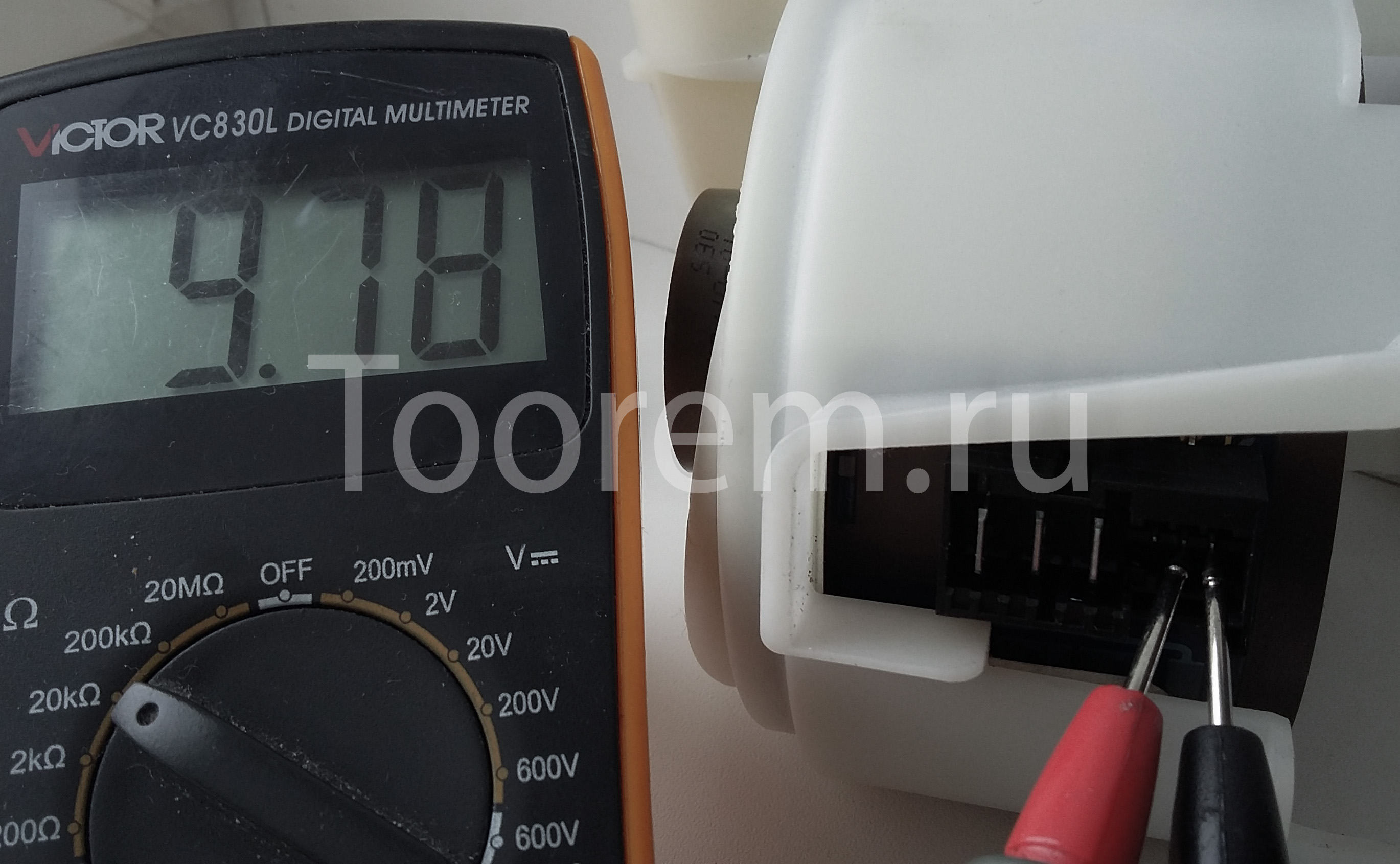

   На корпусе ТЭН установлен спаренный термодатчик (см. фото), который имеет 3 вывода. Один из которых общий. Для его проверки необходимо произвести следующие измерения. Устанавливаем вольтметр на килоомы и производим измерения между центральным и крайними контактами. Сопротивление должно быть одинаковым. Далее проверяем сопротивление между двумя крайними контактами, это сопротивление должно быть равно сумме двух предыдущих измерений. При разной температуре сопротивление будет изменятся. Например при комнатной средние показатели каждого датчика по 7 кОм а сумма соответственно равна 14 кОм. При повышении температуры сопротивление должно уменьшатся одинаково в двух датчиках. При наличии проблем в симметрии показаний датчиков или при отсутствии их показаний вообще. В работе посудомоечной машины данная проблема сопровождается индикацией E11, E12
